用途
本閥門適用于石油、化工、制藥、電力行業(yè)等各種工況的管路上，用于防止介質倒流。適用介質為水、油品、蒸汽、酸性介質等。
執(zhí)行標準
設計制造：GB/T12236
連接法蘭：GB/T9113
結構長度：GB/T12221
試驗檢驗：GB/T26480
特點
1、旋啟式閥瓣，結構簡單，動作可靠。
2、流道通暢、流體阻力小。
3、動作靈敏、密封性能好，使用壽命長。
主要性能參數(shù)和材料
|
型號 |
公稱壓力PN |
適用溫度℃ |
適用介質 |
主要零件材料 |
|
|
閥體、閥蓋、閥瓣 |
密封副 |
||||
|
KTH44H/Y-16~63 |
16~63 |
≤425 |
水、蒸氣、油 |
碳素鋼 |
堆焊合金鋼/硬質合金 |
|
H44H-16I~63I |
≤550 |
蒸氣、油 |
鉻鉬鋼 |
||
|
H44H-16V~63V |
≤570 |
水、蒸氣、油 |
鉻鉬釩鋼 |
||
|
H44H/W-16P-63P |
≤150 |
弱腐蝕性介質 |
鉻鎳鈦不銹鋼 |
堆焊合金鋼或本體密封 |
|
|
H44H/W-16R~63R |
硝酸類 |
鉻鎳鈦不銹鋼 |
|||
主要連接尺寸
|
型號 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
H44H-16/25 |
L |
230 |
290 |
310 |
350 |
400 |
480 |
550 |
650 |
750 |
|
H |
155 |
175 |
194 |
205 |
230 |
285 |
330 |
380 |
397 |
|
|
型號 |
DN |
350 |
400 |
450 |
500 |
600 |
|
|
|
|
|
H44H-16/25 |
L |
850 |
950 |
1050 |
1150 |
1350 |
|
|
|
|
|
H |
440 |
505 |
582 |
610 |
650 |
|
|
|
|
|
型號 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
H44H-40 |
L |
230 |
290 |
310 |
350 |
400 |
480 |
550 |
650 |
750 |
|
H |
155 |
175 |
194 |
205 |
230 |
285 |
330 |
380 |
397 |
|
|
型號 |
DN |
350 |
400 |
450 |
500 |
600 |
|
|
|
|
|
H44H-40 |
L |
850 |
950 |
_ |
1150 |
1350 |
|
|
|
|
|
H |
440 |
505 |
_ |
610 |
650 |
|
|
|
|
|
型號 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
H44H-63 |
L |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
775 |
900 |
|
H |
177 |
197 |
212 |
248 |
296 |
330 |
385 |
445 |
474 |
|
|
型號 |
DN |
350 |
400 |
450 |
500 |
600 |
|
|
|
|
|
H44H-63 |
L |
1025 |
1150 |
- |
- |
- |
|
|
|
|
|
H |
514 |
616 |
- |
- |
- |
|
|
|
|

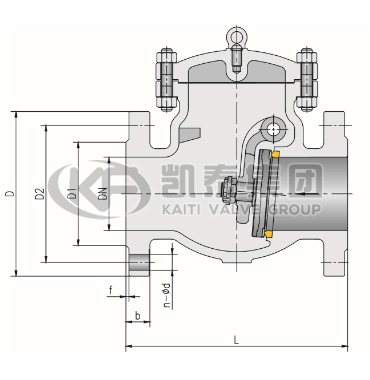

旋啟式止回閥結構圖
提示： KFH44H/Y 旋啟式止回閥尺寸等信息僅供參考，修改恕不另行通知。如需準確的止回閥產(chǎn)品系列資料，請致電我公司索取，我們竭誠為您服務！ 電話：021-36160823 .
