用途
本閥門用于防止管路中介質倒流，適用于對安裝空間有限的場所。
執行標準
設計制造：API594
連接法蘭：ASEM B16.5
結構長度：API594
試驗檢驗：API598
特點
1、對夾結構，長度短，體積小、重量輕，安裝方便。
2、雙閥瓣，閥瓣采用扭力彈簧復位，閥瓣關閉快速，有防水錘功能。
3、水平、豎直管路均可安裝。
4、密封性能好，使用壽命長、可靠性高。
主要性能參數和材料
|
型號 |
等級class |
適用溫度℃ |
適用介質 |
主要零件材料 |
|||
|
閥體、閥瓣 |
密封面 |
彈簧 |
|||||
|
KTH76H-CL150~CL900 |
150~900 |
≤425 |
水、蒸汽、油品等 |
WCB |
堆焊13Cr |
不銹鋼 |
|
|
KTH76W-CL150P~CL900P8 |
≤200 |
硝酸等腐蝕性介質 |
CF8 |
本體 |
|||
|
KFH76W-CL150P3~CL900P3 |
強氧化性介質 |
CF3 |
|||||
|
KFH76W-CL150R8~CL900R8 |
醋酸等腐蝕性介質 |
CF8M |
|||||
|
尿素等腐蝕性介質 |
CF3M |
||||||
|
KFH76W-CL150R3~CL900R3 |
|||||||
主要連接尺寸
|
型號 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
KFH76H/Y/W-150 |
L |
60 |
67 |
73 |
73 |
86 |
98 |
127 |
146 |
181 |
184 |
|
D |
103 |
122 |
135 |
173 |
195 |
220 |
277 |
337 |
407 |
448 |
|
|
型號 |
DN |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
|
KFH76H/Y/W-150 |
L |
191 |
203 |
219 |
222 |
305 |
305 |
368 |
432 |
524 |
|
|
D |
512 |
547 |
604 |
715 |
773 |
878 |
983 |
1091 |
1302 |
|
|
型號 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
KFH76H/Y/W-300 |
L |
60 |
67 |
73 |
73 |
86 |
98 |
127 |
146 |
181 |
222 |
|
D |
110 |
128 |
147 |
179 |
214 |
249 |
305 |
359 |
420 |
483 |
|
|
型號 |
DN |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
|
|
KFH76H/Y/W-300 |
L |
232 |
264 |
292 |
318 |
368 |
368 |
483 |
568 |
|
|
|
D |
537 |
594 |
652 |
772 |
820 |
936 |
1044 |
1145 |
|
|
|
型號 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
KFH76H/Y/W-600 |
L |
60 |
67 |
73 |
79 |
105 |
136 |
165 |
213 |
229 |
273 |
|
D |
110 |
128 |
147 |
191 |
239 |
264 |
318 |
393 |
455 |
490 |
|
|
型號 |
DN |
400 |
450 |
500 |
600 |
|
|
|
|
|
|
|
KFH76H/Y/W-600 |
L |
305 |
360 |
368 |
438 |
|
|
|
|
|
|
|
D |
562 |
610 |
680 |
786 |
|
|
|
|
|
|
|
型號 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
KFH76H/Y/W-900 |
L |
70 |
83 |
83 |
102 |
110 |
159 |
206 |
241 |
290 |
356 |
|
D |
140 |
162 |
165 |
204 |
245 |
286 |
356 |
432 |
405 |
518 |
|
|
型號 |
DN |
400 |
450 |
500 |
|
|
|
|
|
|
|
|
KFH76H/Y/W-900 |
L |
384 |
451 |
451 |
|
|
|
|
|
|
|
|
D |
572 |
635 |
695 |
|
|
|
|
|
|
|

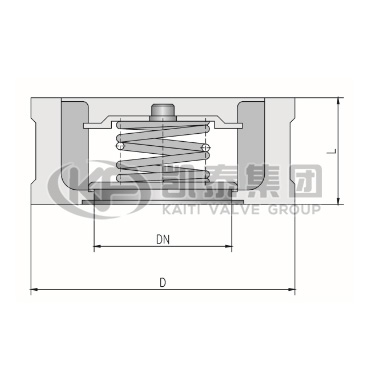

對夾雙瓣旋啟式止回閥結構圖
提示： KFH76H/Y 對夾雙瓣旋啟式止回閥尺寸等信息僅供參考，修改恕不另行通知。如需準確的止回閥產品系列資料，請致電我公司索取，我們竭誠為您服務！ 電話：021-36160823 .
