用途
該閥屬自動調節類閥門，主要用于供熱（空調）水系統中，可控制系統進水與回水之間的壓差。
執行標準
設計制造：企標
連接尺寸：GB/T17241.6 GB/T 7306.2
試驗檢驗：GB/T13927
特點
1、雙瓣結構，閥桿不平衡力小。
2、膜片驅動，控制靈敏。
3、穩定控制壓差，可消除外網或負載變化造成的壓差變化。
4、消除管網水力失調。
主要性能參數和材料
|
型號 |
公稱壓力PN |
公稱通徑DN |
適用溫度℃ |
適用介質 |
主要零件材料 |
|||
|
閥體、閥蓋 |
彈簧 |
閥芯 |
膜片 |
|||||
|
KFZLY-16T |
16 |
15~50螺紋 |
0-80 |
水、空調水 |
銅合金 |
不銹鋼 |
銅合金 |
三元乙丙增強 |
|
KFZLY-16Q |
16 |
50~300法蘭 |
0-80 |
水、空調水 |
球墨鑄鐵 |
不銹鋼 |
銅合金/不銹鋼 |
三元乙丙增強 |
主要外形尺寸
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
連接方式 |
螺紋 |
|
法蘭 |
|||||||||||
|
L |
110 |
110 |
115 |
130 |
200 |
215 |
230 |
275 |
290 |
310 |
350 |
430 |
520 |
680 |
|
H |
95 |
110 |
130 |
140 |
190 |
205 |
240 |
300 |
350 |
380 |
453 |
532 |
632 |
728 |

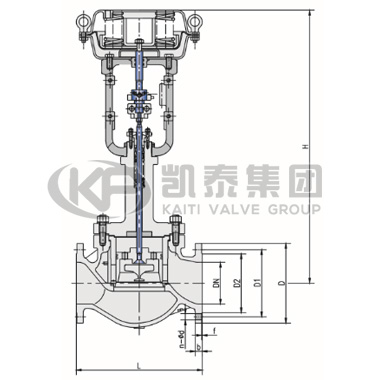

壓差控制閥結構圖
提示： KFZLY-16 壓差控制閥尺寸等信息僅供參考，修改恕不另行通知。如需準確的調節閥產品系列資料，請致電我公司索取，我們竭誠為您服務！ 電話：021-36160823 .
