用途

法蘭膜片式減壓閥在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。

執行標準

設計制造：GB/T12244

連接法蘭：GB/T17241.6、GB/T9113

結構長度：JB/T2205

試驗檢驗：GB/T12244

特點

1、直接作用膜片感應控制，可設定出口壓力，調節方便，控制精確。

2、不受進口壓力波動影響，可減動壓，也可減靜壓，性能穩定的。

3、閥芯上下均設有導向，動作平穩。

主要性能參數和材料

型號	公稱通徑	適用溫度℃	適用介質	主要零件材料
				閥體	閥瓣、閥座、閥芯	彈簧	膜片	密封圈
KFY42X-16Q	25~400	≤80	水、油	球墨鑄鐵	不銹鋼	不銹鋼/硅錳鋼	增強橡膠	橡膠
KFY42X-25C	25~400	≤80	水、油	鑄鋼	不銹鋼	不銹鋼/硅錳鋼	增強橡膠	橡膠



型號	尺寸	25	32	40	50	65	80	100
KFY42X-16Q-25C	L	180	200	220	250	260	310	350
	H	310	350	355	440	445	455	475
型號	尺寸	125	150	200	250	300	350	400
KFY42X-16Q-25C	L	400	450	500	600	750	850	900
	H	750	780	850	1020	1090	1240	1345

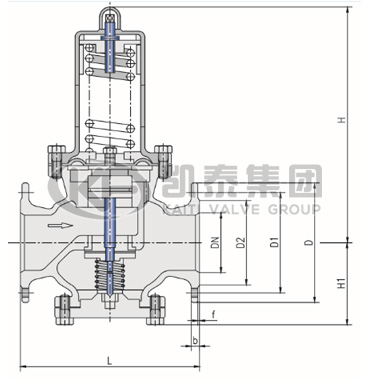

法蘭膜片式減壓閥結構圖
