用途
本蝶閥是一種非密封型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程中各種空氣、熱風、煙塵氣等介質的管道上，用以啟閉或調節流量。
執行標準
設計制造：JB/T 8692
連接法蘭：GB/T9113
結構長度：GB/T12221
試驗檢驗：JB/T 8692
特點
1、閥門全部采用焊接結構，構造簡單、緊湊，重量輕。
2、采用中線式蝶板，短閥體。無流向限制，流阻小、流通量大，操作輕便。
3、對于大口徑和高溫工況，閥軸在閥體外部設置推力滾動軸承和碟式推力彈簧，可大大降低操作力矩，同時可消除零部件熱膨脹對性能的影響。
4、閥門填料采用耐高溫石墨。用于煙塵介質的，在填料函的靠近介質一側設計了防塵結構，延長了填料使用壽命。
|
型號 |
公稱壓力PN |
適用溫度 ℃ |
適用介質 |
主要零件材料 |
|||
|
閥體、蝶板 |
閥桿 |
密封面 |
填料 |
||||
|
KFDf941W-1C |
1 |
≤425 |
含塵煙氣、空氣、煤氣等 |
碳素結構鋼 |
鉻不銹鋼 |
本體 |
柔性石墨 |
|
KFDf941W-1P |
1 |
≤550 |
含塵煙氣、空氣、煤氣等 |
奧氏體不銹鋼 |
奧氏體不銹鋼 |
本體 |
柔性石墨 |
|
型號 |
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
KFDf941W-1P |
L |
127 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
|
H |
249 |
277 |
433 |
463 |
495 |
569 |
593 |
621 |
694 |
751 |
|
|
型號 |
DN |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
|
|
KFDf941W-1P |
L |
292 |
318 |
330 |
410 |
630 |
710 |
790 |
870 |
950 |
|
|
H |
803 |
857 |
1023 |
1073 |
1203 |
1488 |
1615 |
1825 |
1925 |
|

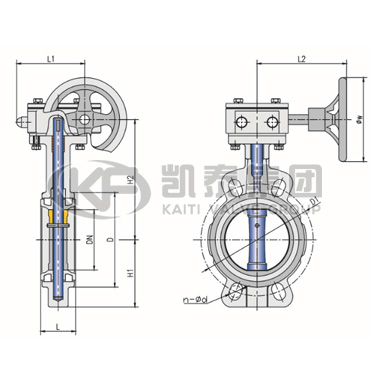

通風蝶閥結構圖
提示： KFDf941W 通風蝶閥尺寸等信息僅供參考，修改恕不另行通知。如需準確的蝶閥產品系列資料，請致電我公司索取，我們竭誠為您服務！ 電話：021-36160823 .
